UHP põrandakütte alusplaadid

UUE PÕLVKONNA UHP SÜSTEEM

Aastatepikkune kogemus ning turult saadud praktiline tagasiside andsid aluse Tycroc UHP plaatide edasiarendamiseks. Pika ja intensiivse arendustöö tulemusena oleme loonud täiustatud lahenduse, mis muudab põrandaküttetorude paigaldamise senisest veelgi kiiremaks ja kogu lahenduse töökindlamaks.

Uus süsteem koosneb eraldi sirgete soontega ja tagasipööretega plaatidest ning kollektoriesise ala lahendamiseks soonteta plaatidest. See muudab paigalduse selgelt kiiremaks ja lihtsamaks kogu süsteemi ulatuses.

Lisaks paigaldusloogika täiustamisele on parendatud ka tehnilisi omadusi. UHP alusplaatide survetugevus on 450 kPa, mis tagab võrreldes analoogsete lahendustega parema koormustaluvuse. Plaatide pealispind on kaetud 0,2 mm alumiiniumfooliumiga, mis aitab saavutada efektiivse soojusjaotuse ka madalamatel töötemperatuuridel.

ARTIKLID	MÕÕDUD	KIRJELDUS

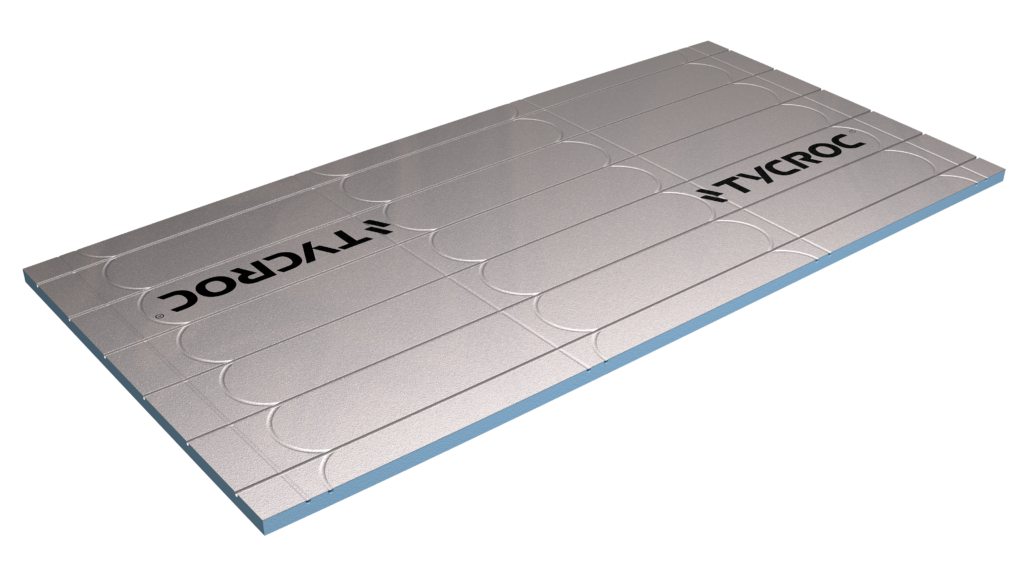

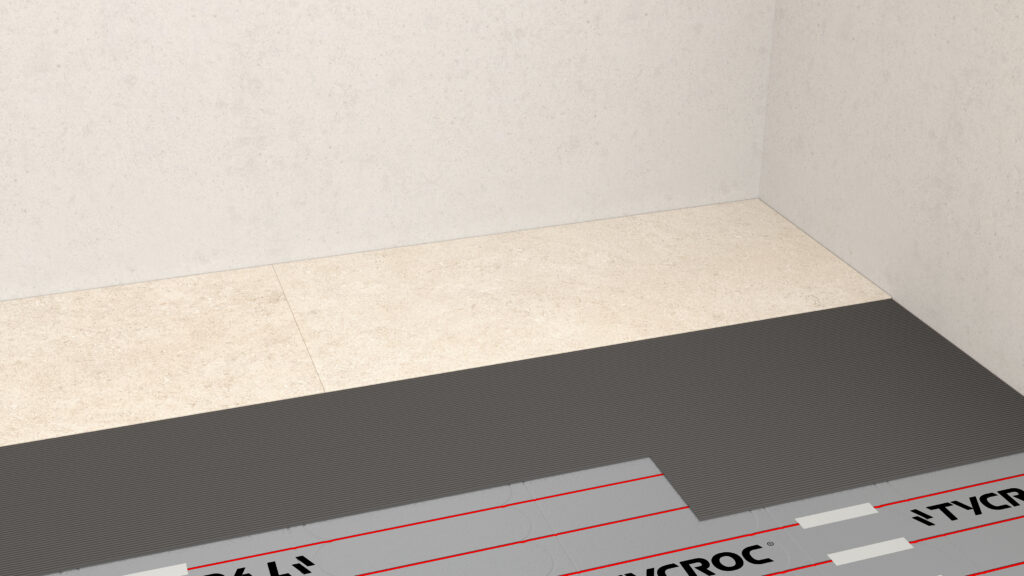

UHP05	1200 × 600 × 20 mm	≤ Ø 7 mm küttekaablile

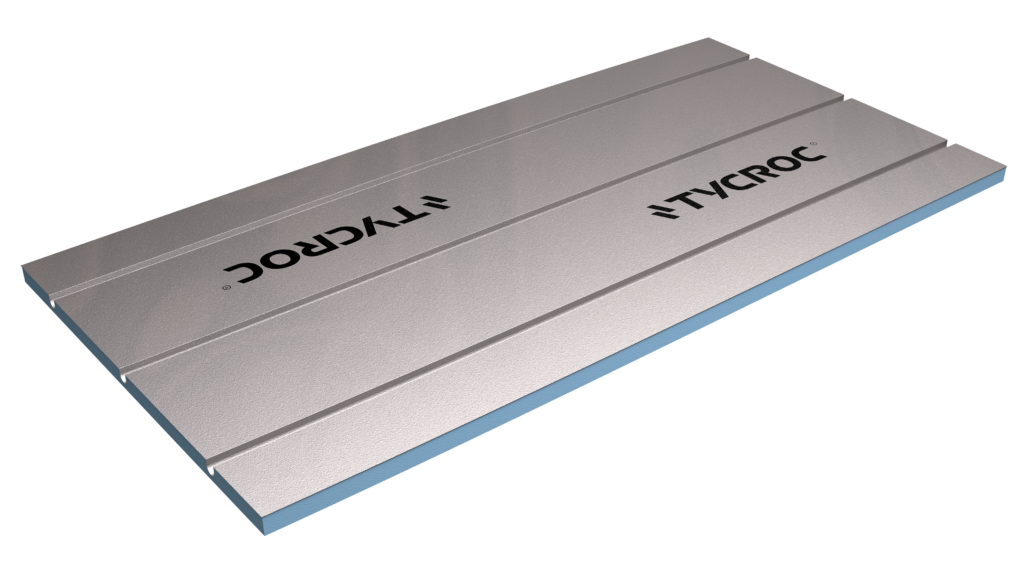

UHP16A	1200 × 600 × 25 mm	sirged sooned Ø 16 – 17 mm torule

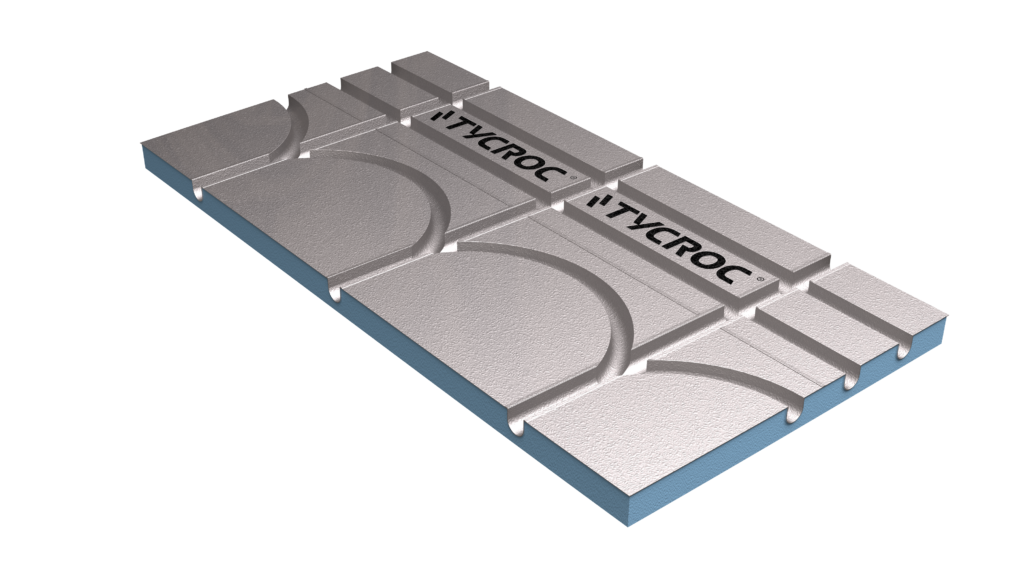

UHP16B	300 × 600 × 25 mm	tagasipöörded Ø 16 – 17 mm torule

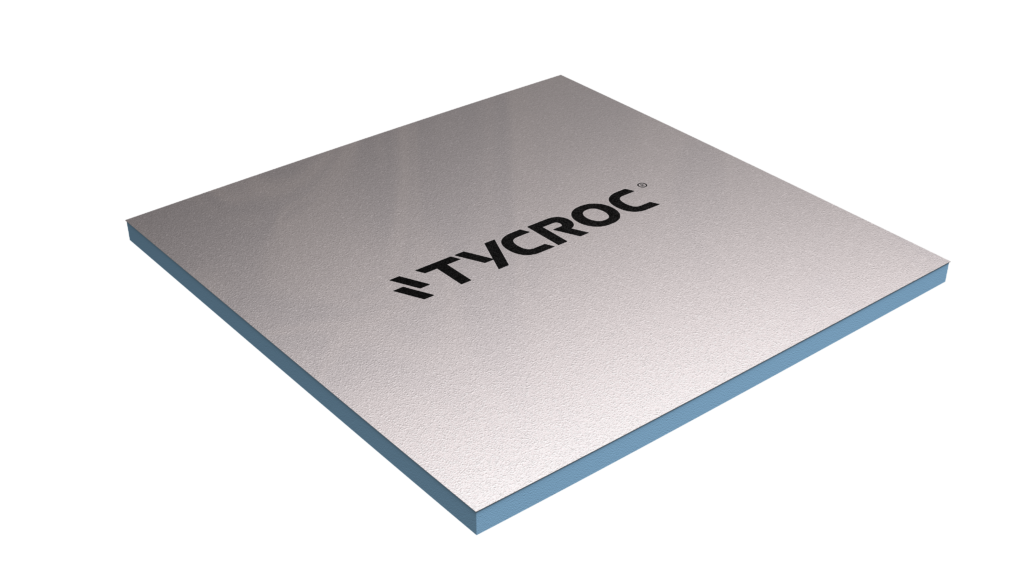

UHP16C	600 × 600 × 25 mm	ilma soonteta plaat
UHP20A	1200 × 600 × 30 mm	sirged sooned Ø 18 – 20 mm torule
UHP20B	300 × 600 × 30 mm	tagasipöörded Ø 18 – 20 mm torule
UHP20C	600 × 600 × 30 mm	ilma soonteta plaat

TOOTEKIRJELDUS

Tycroc UHP alusplaadid on välja töötatud nii vesi- kui ka elektripõrandakütte kiireks ja tõhusaks kuivpaigalduseks, ilma betoonivaluta. Lahendus sobib hästi nii renoveerimisprojektidesse kui ka uusehitistesse, kus olulised on madal ehituskõrgus, väike lisakoormus konstruktsioonile ja kiire reageerimine temperatuuri reguleerimisele.

Alusplaatide sisuks on ekstrudeeritud polüstüreen (XPS), millesse on lõigatud sooned põrandaküttetoru või -kaabli paigaldamiseks. Plaatide pealispind on kaetud alumiiniumfooliumiga, mis aitab soojust ühtlasemalt jaotada ning parandab süsteemi soojusülekannet. Samal ajal vähendavad alusplaadid soojuskadu allapoole ning suunavad soojuse efektiivselt ruumi.

Tänu väikesele kaalule ja kuivpaigaldusele sobivad Tycroc UHP alusplaadid eriti hästi puitkonstruktsioonidele, kuid neid saab kasutada ka teistel levinud kandvatel aluspindadel. Süsteem aitab vähendada tööaega objektil ning loob stabiilse aluse erinevatele põrandakatetele.

OMADUSED JA EELISED

KIIRE JA LIHTNE PAIGALDUS
UHP alusplaadid võimaldavad põrandaküttetorude või -kaablite kiiret ja loogilist paigaldust ilma betoonivaluta. Eraldi lahendused sirgetele lõikudele, tagasipööretele ja kollektoriesisele alale muudavad kogu paigaldusprotsessi sujuvamaks ning vähendavad tööaega objektil.
VÄIKE KOORMUS KONSTRUKTSIOONILE
Kerge kuivpaigalduslahendus ei lisa konstruktsioonile liigset raskust ning sobib seetõttu eriti hästi puitvahelagedele ja teistele kergematele kandvatele aluspindadele.
MADAL EHITUSKÕRGUS
Süsteem sobib hästi olukordadesse, kus põrandakonstruktsiooni kõrgus on piiratud. See teeb UHP alusplaadid sobivaks nii renoveerimisprojektidesse kui ka uusehitistesse, kus oluline on säilitada võimalikult madal konstruktsioonikõrgus.
TÕHUS SOOJUSJAOTUS
0,2 mm alumiiniumfooliumiga kaetud pealispind aitab soojust ühtlasemalt jaotada ning parandab süsteemi soojusülekannet. See aitab saavutada meeldiva ja ühtlase sisekliima kogu ruumi ulatuses.
SOBIB ERINEVATELE PÕRANDAKATETELE
450 kPa survetugevusega UHP süsteem loob stabiilse aluse erinevatele põrandaviimistlusmaterjalidele ning sobib kasutamiseks mitmesugustes põrandakonstruktsioonides.
KIIRE REAGEERIMINE
Tänu väiksemale termilisele massile reageerib süsteem kiiremini temperatuuri muutustele kui traditsioonilised massiivsemad lahendused. See parandab kasutusmugavust ning aitab hoida sisekliima paremini kontrolli all.

TEHNILISED ANDMED

PARAMEETER	VÄÄRTUS	STANDARD
Alumiiniumfooliumi paksus	0,2 mm / 200 µm
	(UHP05 – 0,1 mm / 100 μm)
Soonte samm	200 mm
	(UHP05 – 100 mm)
Soonte läbimõõt:
UHP05	Ø ≤ 7 mm kaablile
UHP16A / UHP16B	Ø 16 – 17 mm torule
UHP20A / UHP20B	Ø 18 – 20 mm torule
Reaktsioon tulele	klass E	EN 13501-1:2018-12
Soojusjuhtivus (λD)	0,031 W/(m·K)	EN 13164:2012+A1:2015
Soojustakistus (RD):		EN 13164:2012+A1:2015
20 mm plaat	0,65 m²·K/W
25 mm plaat	0,81 m²·K/W
30 mm plaat	0,97 m²·K/W
Survetugevus 10 % deformatsiooni juures	450 kPa; CS(10)450	EN 13164:2012+A1:2015
Pikaajaline veeimavus täieliku sukeldumise korral	WL(T) ≤ 0,4 %	EN 13164:2012+A1:2015
Tõmbetugevus risti pindadega	512 kPa	EN 1607:2013
Tolerantsid: pikkuse, laiuse, paksuse, täisnurksuse, tasasuse	L(2), W(2), T(1), S(1), P(3)	EN 822:2013, EN 823:2013, EN 824:2013, EN 825:2013
Sammumüra isolatsioon (löögimürajuhtivus Ln,w):	(väärtused sõltuvalt pealiskattest)	EN 10140-3
25 mm plaat + 6 mm laminaat	54 dB
25 mm plaat + 9 mm keraamiline plaat	62 dB
25 mm plaat + 13 mm parkett	59 dB
30 mm plaat + 6 mm laminaat	53 dB
30 mm plaat + 9 mm keraamiline plaat	61 dB
30 mm plaat + 13 mm parkett	59 dB

KASUTUSKOHAD

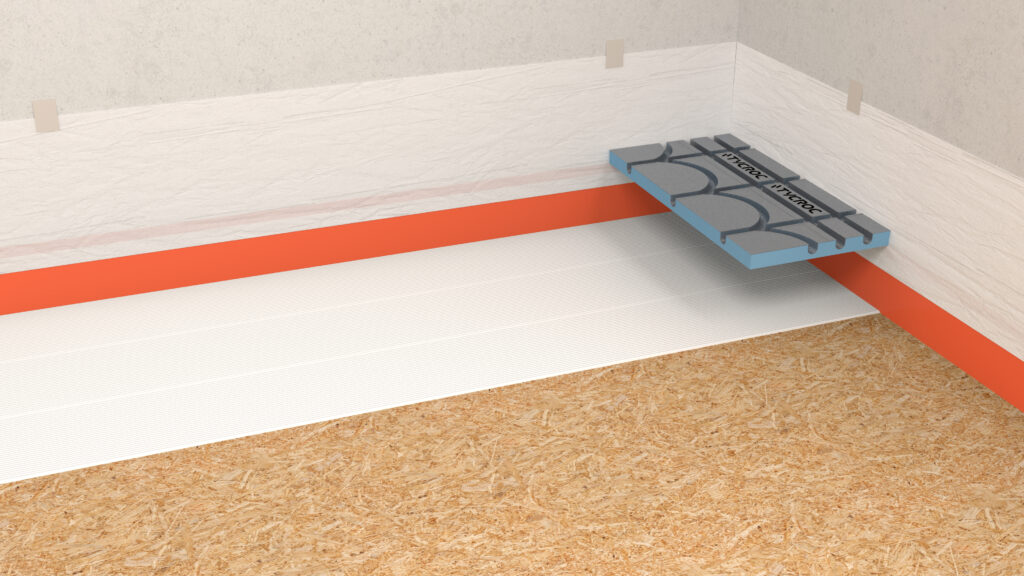

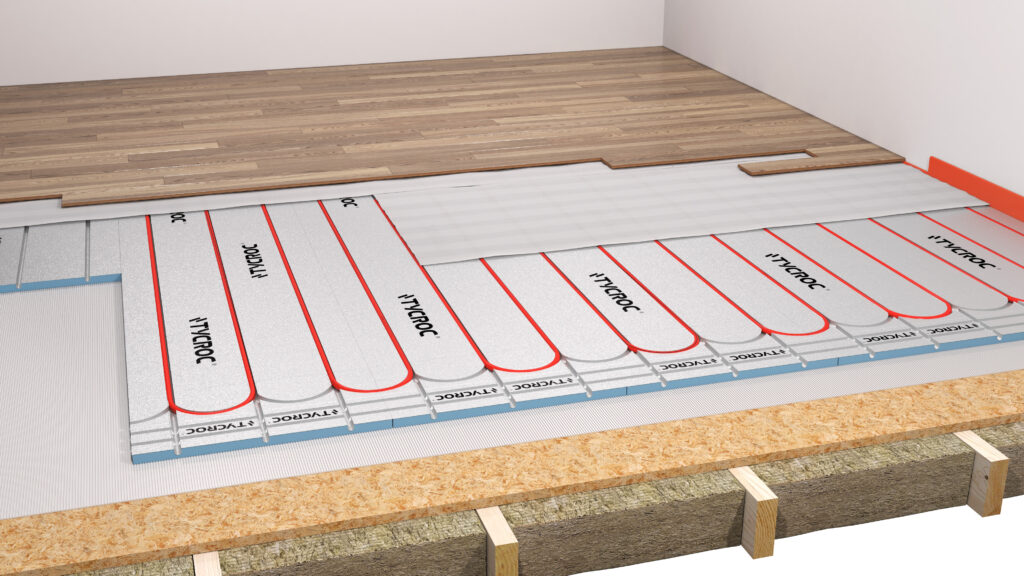

Tycroc UHP alusplaadid sobivad kasutamiseks nii renoveerimisprojektides kui ka uue hoone ehitamisel. Alusplaate võib paigaldada erinevatele kandvatele aluspindadele, mis on tasased, kuivad, tugevad, jäigad ja stabiilsed, näiteks betoonile, OSB-plaadile, vineerile või laudisele.

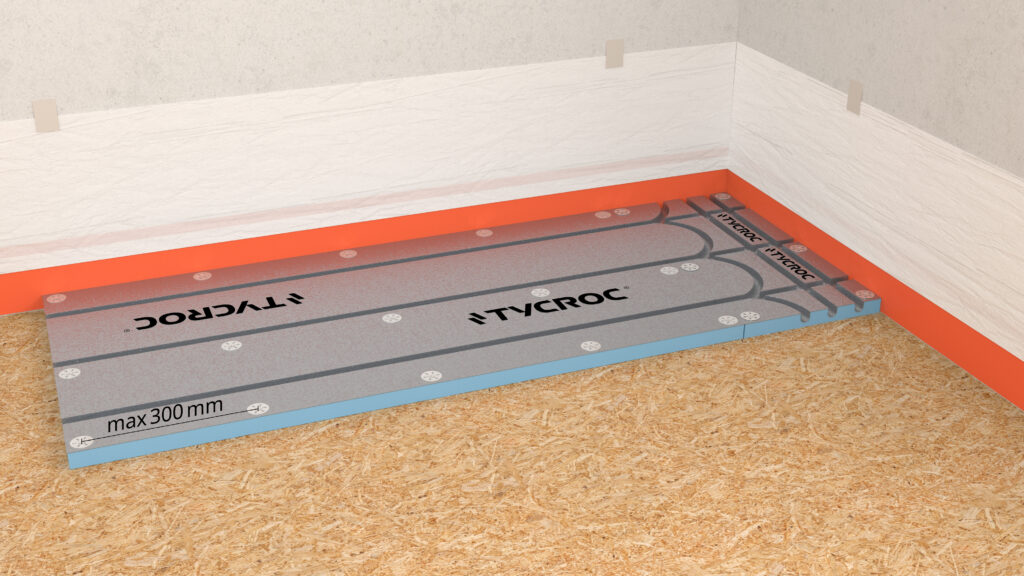

Puitaluspinnale võib alusplaadid hilisema ujuva põrandakatte korral kinnitada ka Tycroc kombikruvide ja kinnitusseibidega. Muudel juhtudel liimitakse alusplaadid Tycroc Fast Fix akrüülliimiga või vastavalt aluspinnale sobiva plaatimisseguga. Liimimise teel paigaldatud alusplaat tagab jäigema ja stabiilsema aluspinna ning aitab vähendada sammumüra.

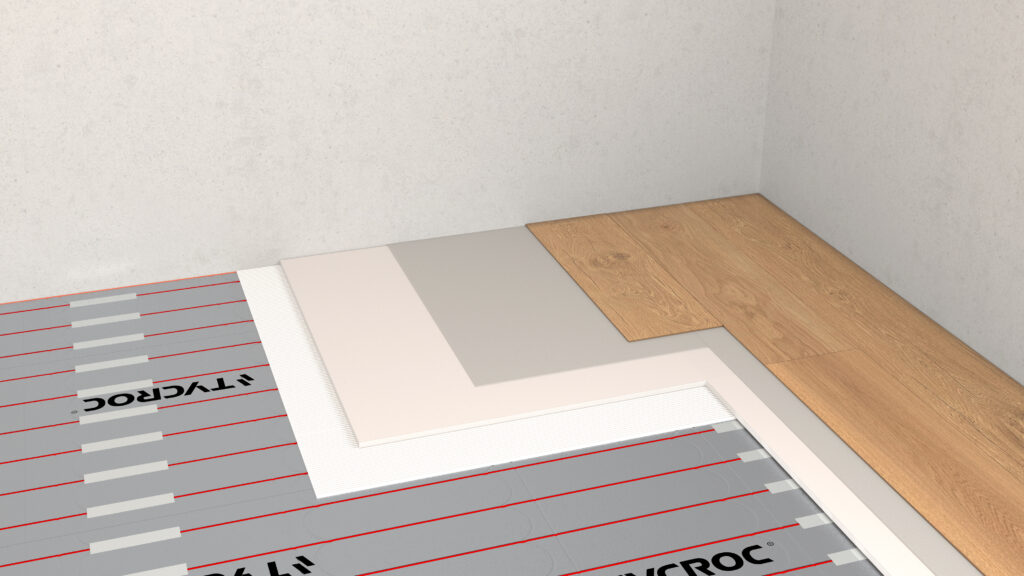

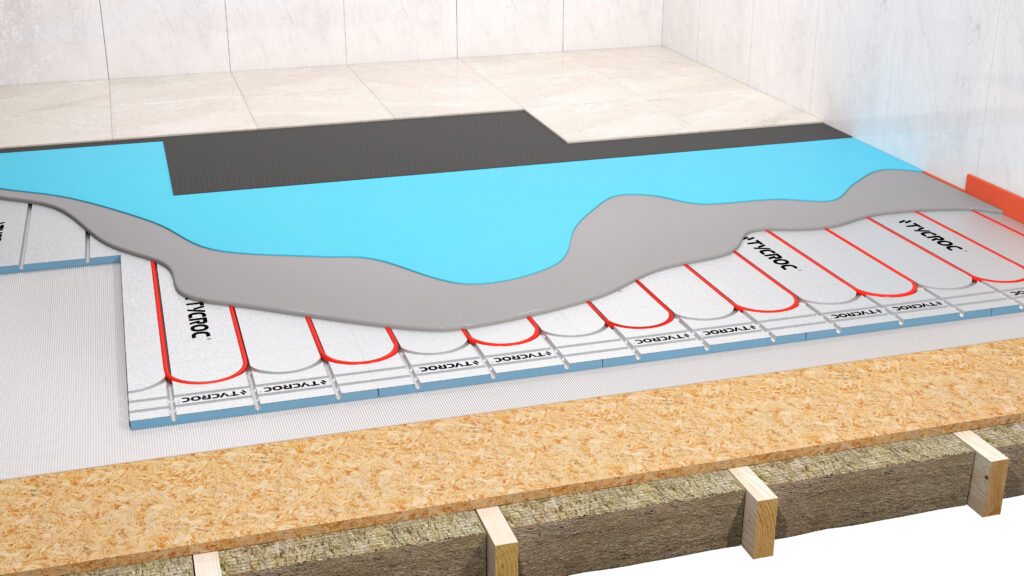

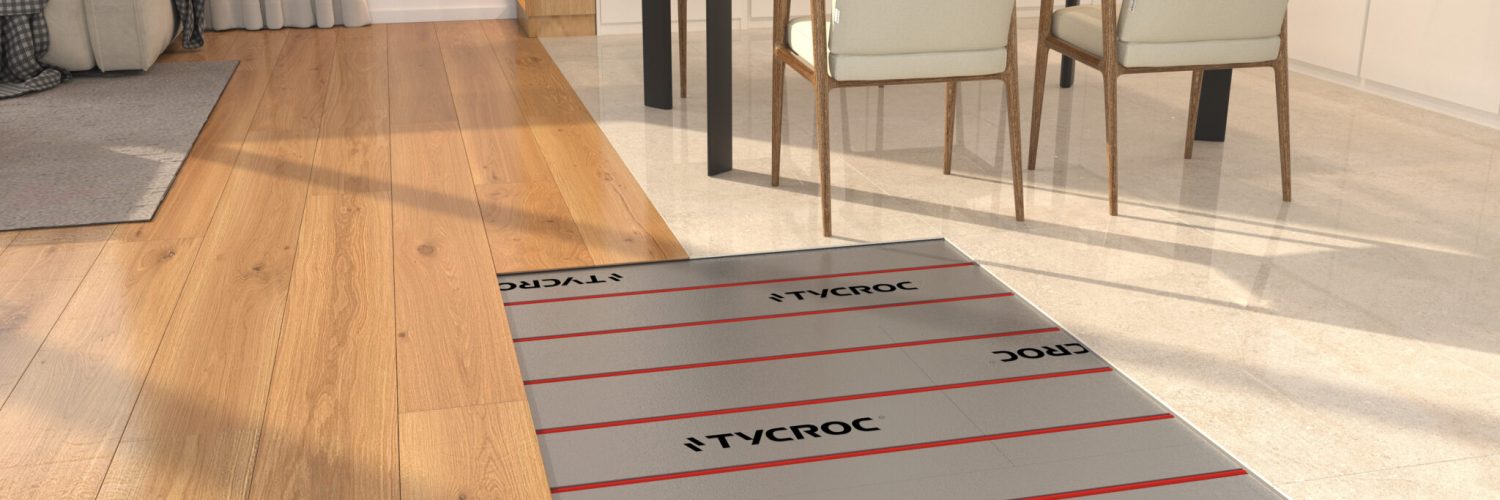

Tycroc UHP alusplaadid sobivad kõikide enamlevinud põrandakatete alla, sealhulgas parketi, puidu, keraamilise põrandaplaadi ja looduskivi alla. Vajadusel kasutatakse täiendavalt tasandussegu või jäikust andvat vahekihti, näiteks tsementkiudplaati, põrandakipsi, OSB-plaati või vineeri.

Vinüülparketid (LVT, LVP, SPC) ja PVC vajavad enamasti täiendavat jäikust andvat vahekihti. Ujuvalt paigaldatav laminaatparkett või naturaalne laudparkett paigaldatakse üldjuhul otse Tycroc UHP alusplaatide peale koos sobiva parketi alusvaibaga. Keraamiline põrandaplaat ja looduskivi liimitakse vastava plaatimisseguga.

Tasub teada, et lisaks kollektoriesise ala lahendamisele sobivad ilma soonteta C-plaadid kasutamiseks ka järgmistel juhtudel:

keerukama kujuga ruumides, kus on vajalik sooned lõigata vastavalt projekti eripärale (nt nurgad, üleminekud ruumide vahel jms);
elektrikütte mati all, kus need toimivad ühtaegu isoleeriva, soojust ühtlaselt jaotava ning soojust tagasipeegeldava aluspinnana.

Detailsed paigaldusjuhised lehel Paigaldusjuhised.
