UUDEN SUKUPOLVEN UHP-JÄRJESTELMÄ
Vuosien kokemus ja markkinoilta saatu käytännön palaute loivat pohjan Tycroc UHP -levyjen edelleen kehittämiselle. Pitkän ja intensiivisen kehitystyön tuloksena olemme luoneet parannetun ratkaisun, joka tekee lattialämmitysputkien asennuksesta entistäkin nopeampaa ja koko järjestelmästä luotettavampaa.
Uusi järjestelmä koostuu erillisistä suorauurteisista levyistä, paluukaarrelevyistä sekä uurteettomista levyistä jakotukin edustaa varten. Tämä tekee asennuksesta selkeästi nopeampaa ja helpompaa koko järjestelmän laajuudessa.
Asennuslogiikan parantamisen lisäksi myös teknisiä ominaisuuksia on parannettu. UHP-aluslevyjen puristuslujuus on 450 kPa, mikä takaa paremman kuormankestävyyden verrattuna vastaaviin ratkaisuihin. Levyjen pintaan on liimattu 0,2 mm alumiinifolio, joka auttaa saavuttamaan tehokkaan lämmönjaon myös alhaisemmilla käyttölämpötiloilla.
TUOTEKOODIT | MITAT | KUVAUS |
|---|---|---|
UHP05 | 1200 × 600 × 20 mm | ≤ Ø 7 mm kaapelille |
UHP16A | 1200 × 600 × 25 mm | suorauralevy Ø 16 – 17 mm putkelle |
UHP16B | 300 × 600 × 25 mm | käännöslevy Ø 16 – 17 mm putkelle |
UHP16C | 600 × 600 × 25 mm | sileä levy |
UHP20A | 1200 × 600 × 30 mm | suorauralevy Ø 18 – 20 mm putkelle |
UHP20B | 300 × 600 × 30 mm | käännöslevy Ø 18 – 20 mm putkelle |
UHP20C | 600 × 600 × 30 mm | sileä levy |
TUOTEKUVAUS
Tycroc UHP -aluslevyt on kehitetty sekä vesikiertoisen että sähköisen lattialämmityksen nopeaan ja tehokkaaseen kuiva-asennukseen ilman betonivalua. Ratkaisu sopii hyvin sekä saneerauskohteisiin että uudisrakennuksiin, joissa tärkeää on matala rakennekorkeus, pieni lisäkuorma rakenteelle ja nopea reagointi lämpötilan säätöön.
Aluslevyjen materiaalina on ekstrusoitu polystyreeni (XPS), johon on jyrsitty uurat lattialämmitysputkea tai -kaapelia varten. Levyjen pintaan on liimattu alumiinifolio, joka auttaa jakamaan lämpöä tasaisemmin ja parantaa järjestelmän lämmönsiirtoa. Samalla aluslevyt vähentävät lämpöhäviötä alaspäin ja ohjaavat lämmön tehokkaasti huoneeseen.
Kevyen painonsa ja kuiva-asennuksen ansiosta Tycroc UHP -aluslevyt sopivat erityisen hyvin puurakenteille, mutta niitä voidaan käyttää myös muilla yleisillä kantavilla alustoilla. Järjestelmä auttaa vähentämään työaikaa kohteella ja luo vakaan pohjan erilaisille lattiapäällysteille.
OMINAISUUDET JA EDUT
- NOPEA JA HELPPO ASENNUS
UHP-aluslevyt mahdollistavat lattialämmitysputkien tai -kaapeleiden nopean ja loogisen asennuksen ilman betonivalua. Erilliset ratkaisut suorille osuuksille, paluukaarteille ja jakotukin edustalle tekevät koko asennusprosessista sujuvampaa ja vähentävät työaikaa kohteella. - PIENI KUORMA RAKENTEELLE
Kevyt kuiva-asennusratkaisu ei lisää rakenteelle liiallista painoa ja sopii siksi erityisen hyvin puuvälipohjarakenteille ja muille kevyemmille kantaville alustoille. - MATALA RAKENNEKORKEUS
Järjestelmä sopii hyvin tilanteisiin, joissa lattiarakenteen korkeus on rajattu. Tämä tekee UHP-aluslevyistä sopivan sekä saneerauskohteisiin että uudisrakennuksiin, joissa on tärkeää säilyttää mahdollisimman matala rakennekorkeus. - TEHOKAS LÄMMÖNJAKO
0,2 mm alumiinikalvolla päällystetty pinta auttaa jakamaan lämpöä tasaisemmin ja parantaa järjestelmän lämmönsiirtoa. Tämä auttaa saavuttamaan miellyttävän ja tasaisen sisäilmaston koko huoneen alueella. - SOPII ERILAISILLE LATTIAPÄÄLLYSTEILLE
450 kPa:n puristuslujuudella varustettu UHP-järjestelmä luo vakaan pohjan erilaisille lattiapäällytemateriaaleille ja sopii käytettäväksi monenlaisissa lattiarakenteissa. - NOPEA REAGOINTI
Pienemmän lämpömassan ansiosta järjestelmä reagoi nopeammin lämpötilanmuutoksiin kuin perinteiset massiivisemmat ratkaisut. Tämä parantaa käyttömukavuutta ja auttaa pitämään sisäilmaston paremmin hallinnassa.

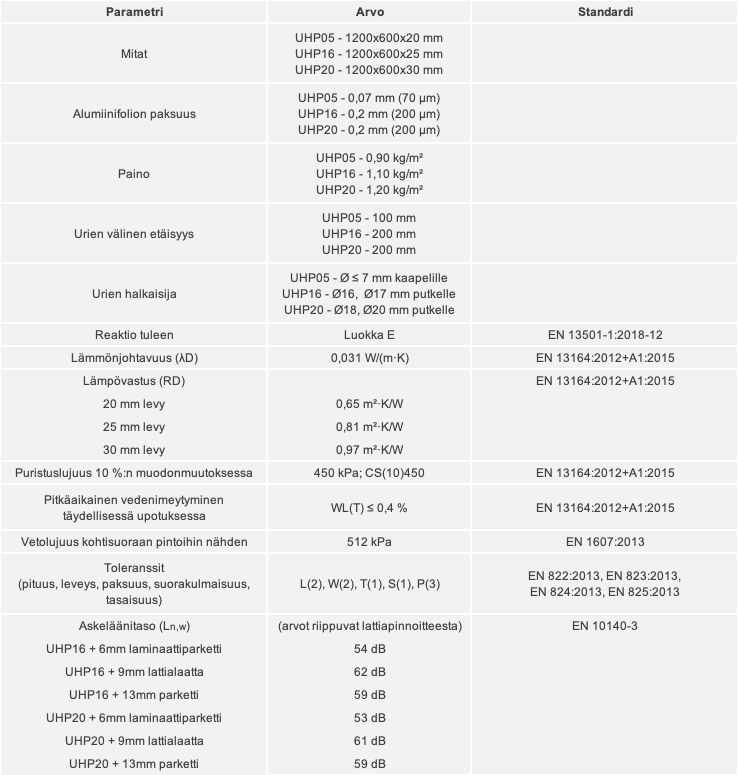

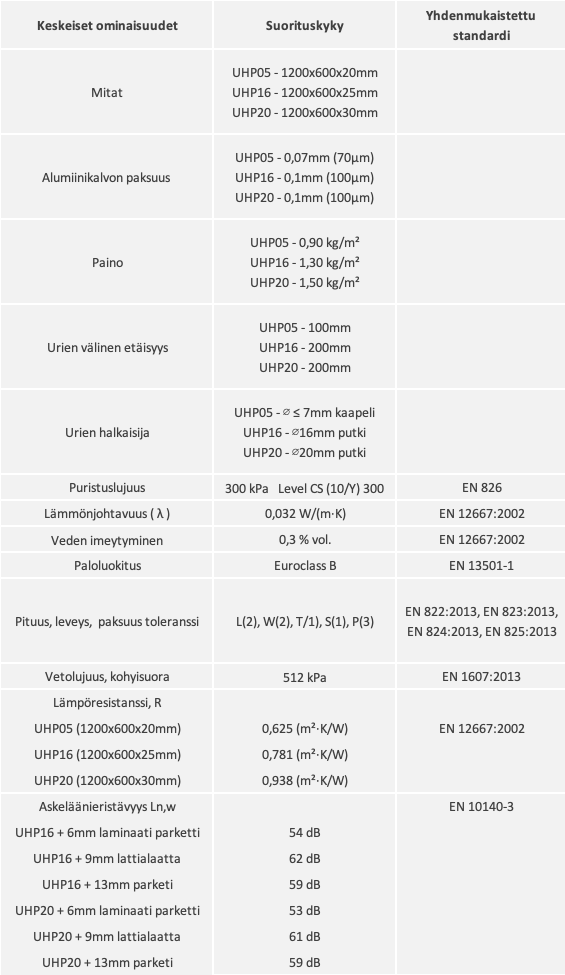

TEKNISET TIEDOT
PARAMETRI | ARVO | STANDARDI |
|---|---|---|
Alumiinifolion paksuus | 0,2 mm / 200 µm | |
(UHP05 – 0,1 mm / 100 μm) | ||
Urien jako | 200 mm | |
(UHP05 – 100 mm) | ||
Urien halkaisija: | ||
UHP05 | Ø ≤ 7 mm kaapelille | |
UHP16A / UHP16B | Ø 16 – 17 mm putkelle | |
UHP20A / UHP20B | Ø 18 – 20 mm putkelle | |
Reaktio tuleen | luokka E | EN 13501-1:2018-12 |
Lämmönjohtavuus (λD) | 0,031 W/(m·K) | EN 13164:2012+A1:2015 |
Lämmönvastus (RD): | EN 13164:2012+A1:2015 | |
20 mm levy | 0,65 m²·K/W | |
25 mm levy | 0,81 m²·K/W | |
30 mm levy | 0,97 m²·K/W | |
Puristuslujuus 10 %:n muodonmuutoksessa | 450 kPa; CS(10)450 | EN 13164:2012+A1:2015 |
Pitkäaikainen vedenimeytyminen täydellisessä upotuksessa | WL(T) ≤ 0,4 % | EN 13164:2012+A1:2015 |
Vetolujuus kohtisuoraan pintaan | 512 kPa | EN 1607:2013 |
Toleranssit: pituus, leveys, paksuus, suorakulmaisuus, tasaisuus
| L(2), W(2), T(1), S(1), P(3) | EN 822:2013, EN 823:2013, EN 824:2013, EN 825:2013 |
Askelääneneristys (iskumelutaso Ln,w): | (arvot riippuvat pintamateriaalista) | EN 10140-3 |
25 mm levy + 6 mm laminaatti | 54 dB | |
25 mm levy + 9 mm keraaminen laatta | 62 dB | |
25 mm levy + 13 mm parketti | 59 dB | |
30 mm levy + 6 mm laminaatti | 53 dB | |
30 mm levy + 9 mm keraaminen laatta | 61 dB | |
30 mm levy + 13 mm parketti | 59 dB |
KÄYTTÖKOHTEET
Tycroc UHP -aluslevyt sopivat käytettäväksi sekä saneerauskohteissa että uudisrakentamisessa. Aluslevyt voidaan asentaa erilaisille kantaville alustoille, jotka ovat tasaisia, kuivia, lujia, jäykkiä ja vakaita, kuten betonille, OSB-levylle, vanerille tai laudoitukselle.
Puualustalle aluslevyt voidaan myöhemmän kelluvan lattiapäällysteen tapauksessa kiinnittää myös Tycroc-yhdistelmäruuveilla ja kiinnityslevyillä. Muissa tapauksissa aluslevyt liimataan Tycroc Fast Fix -akryyliiliimalla tai alustalle soveltuvalla tasoituslaastilla. Liimaamalla asennettu aluslevy tarjoaa jäykemmän ja vakaamman alustan sekä auttaa vähentämään askelääntä.
Tycroc UHP -aluslevyt sopivat kaikkien yleisimpien lattiapäällysteiden alle, mukaan lukien parketti, puu, keraaminen lattialaatta ja luonnonkivi. Tarvittaessa käytetään lisäksi tasoitusmassaa tai jäykkyyttä antavaa välikerrosta, kuten sementtilevyä, lattiakipsiä, OSB-levyä tai vaneria.
Vinyyliparketti (LVT, LVP, SPC) ja PVC tarvitsevat useimmiten lisäksi jäykkyyttä antavan välikerroksen. Kelluvasti asennettava laminaattiparketti tai luonnonmukainen lautaparketti asennetaan yleensä suoraan Tycroc UHP -aluslevyjen päälle sopivan parketin alusmaton kanssa. Keraaminen lattialaatta ja luonnonkivi liimataan soveltuvalla laatoitusmassalla.
On hyvä tietää, että jakotukin edustaa varten tarkoitettujen C-levyjen lisäksi uurettomia levyjä voidaan käyttää myös seuraavissa tapauksissa:
- monimutkaisemman muodon omaavissa huoneissa, joissa uurat on tarpeen leikata projektin erityispiirteiden mukaan (esim. kulmat, siirtymät huoneiden välillä jne.)
- sähkölämmitysmaton alla, jossa ne toimivat samalla eristavana, lämpöä tasaisesti jakavana ja lämpöä heijastavana alustana.
Tarkemmat asennusohjeet osassa Asennusohjeet.
TYCROC LATTIALÄMMITYSJÄRJESTELMÄN OPAS
Tämä opas on avuksi sekä myyjälle että ostajalle Tycroc-lattialämmityksen kokonaisratkaisun kokoamisessa. Perustana on aina projektisuunnitelma, mutta sen puuttuessa seuraavat viisi kohtaa toimivat ohjeellisena apuna.
1. LÄMMITYSPUTKEN HALKAISIJAN JA ASENNUSTAVAN VALINTA
Tycroc PERT -putket ovat saatavilla Ø16 mm, Ø17 mm ja Ø20 mm.
Asennustavat:
- A) Tycroc UHP -lattialämmityksen aluslevyt (Ø16 mm / Ø17 mm / Ø20 mm putkille)
- B) Tycroc NOB -lattialämmityksen aluslevyt (Ø14 mm – Ø17 mm putkelle)
Tarvittavat kiinnitystarvikkeet:
- Tycroc PES -reunanauha
- Tycroc Fast Fix -akryyliliima tai Tycroc-ruuvit ja -levyt
- Tycroc-alumiiniteippi
2. PUTKEN PITUUS HUONEKOHTAISESTI Asennettaessa putki 200 mm jaolla Tycroc UHP- tai Tycroc NOB -aluslevyihin kuluu yhtä neliömetriä kohden keskimäärin noin 5 m putkea, johon lisätään tarvittava vara.
Tycroc PE-RT -putket ovat saatavilla pituuksissa 120 m, 240 m, 480 m ja 640 m.
Piirin suositeltava enimmäispituus:
- Ø16 mm putki – enintään 80 m
- Ø17 mm putki – enintään 90 m
- Ø20 mm putki – enintään 120 m
3. UUDEN SUKUPOLVEN UHP-LEVYT
Valittaessa uuden sukupolven Tycroc UHP -aluslevyjärjestelmä putkien asennukseen on otettava huomioon seuraavaa.
Järjestelmä koostuu:
- suorauurteisista A-levyistä
- paluukaarrelevyistä B
- uurettomista C-levyistä
Levymääriä laskettaessa suosittelemme seuraavaa:
- Myöhemmän parketin asennuksen yhteydessä suosittelemme suunnittelemaan putkien kulkusuunnan poikittain parkettiin nähden.
- Laskettava tarvittavien B-levyjen määrä sen mukaan, mille seinille paluukaarteet on suunniteltu.
- Laskettava jäljelle jäävälle lattiapinnalle tarvittavien A-levyjen määrä ja käytettävä uuretonta C-levyä välittömästi jakotukin edessä, jotta siihen voidaan leikata tai jyrsiä tarvittavat uurat.
4. JAKOTUKIN KOKOAMINEN PIIRIEN LUKUMÄÄRÄN MUKAAN
Tycroc TSL2 on kahden piirin ja TSL5 viiden piirin jakotukki.
Tycroc TSL1 -lisämoduuli mahdollistaa jakotukin piirien määrän lisäämisen tarpeen mukaan.
Lisäksi valittava:
- Palloventtiili Tycroc TSL-VA1 (yksi setti per jakotukki)
- Puristusliittimet Tycroc TCA (valitun putken halkaisijan ja piirien lukumäärän mukaan)
- Tycroc PBS 90° muoviset taivutustuet (valitun putken halkaisijan ja piirien lukumäärän mukaan)
5. TOIMILAITTEIDEN JA TERMOSTAATIN VALINTA
Tycroc-toimilaitteet ovat saatavilla sekä 24 V (TSA24) että 230 V (TSA230) versiona. Sopiva valinta riippuu käytettävästä termostaatista ja/tai ohjaimesta.
Tycroc SmartOne -termostaatin kanssa sopii käytettäväksi Tycroc TSA230 -toimilaite.
Tycroc-toimilaitteet ovat yhteensopivia myös muiden valmistajien termostaattien ja ohjainten kanssa, ja haluttaessa jakotukki voidaan säätää myös manuaalisesti ilman toimilaitteita.
Ratkaisu on koottu. Asenna Tycroc-asennus- ja kokoonpano-ohjeiden mukaisesti.
