ОПИСАНИЕ МАТЕРИАЛА

Опорная плита для напольного отопления Tycroc UHP разработана с целью упрощения и ускорения установки водяного напольного отопления. Плита Tycroc UHP подходит и для установки на бетонные конструкции, однако благодаря небольшому весу квадратного метра это решение представляет особую ценность именно для деревянных конструкций / деревянных строений. Плита из экструдированного пенополистирола (английское сокращение XPS foam) со специально прорезанными каналами для труб отопления не допускает передачи тепла вниз, а наклеенная на плиту алюминиевая фольга хорошо распределяет тепло под материалами напольного покрытия.

ТОВАРЫ
РАЗМЕРЫ
UHP05
1200x600x20 мм (∅ ≤ 7 мм кабель)
UHP16
1200x600x25 мм (∅ 16 мм труба)
UHP20
1200x600x30 мм (∅ 20 мм труба)
UHP05web
UHP16web
Tycroc UHP05
Tycroc UHP16
Tycroc UHP20

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Плита Tycroc UHP подходит для установки на всех наиболее распространенных несущих поверхностях, позволяя избежать дорогостоящих и длительных по времени работ по заливке. Установка является простой, быстрой и чистой и не требует дополнительного времени на высыхание (как, например, при заливке бетоном).

Быстро реагирует на регулирование температуры. Поскольку это решение позволяет укладывать материал напольного покрытия прямо на плиты Tycroc UHP, то, благодаря меньшему расстоянию между трубой отопления и материалом напольного покрытия и меньшей тепловой массе, тепло выделяется быстрее и эффективнее. Таким образом, решение позволяет реально уменьшить расходы на отопление.Решение заливки бетоном обладает большой инерцией (местами 12-24 часа), которая фактически исключает экономию энергии при постоянном регулировании температуры во внутреннем помещении. Снижение температуры в комнате на 1˚C дает экономию энергии около 5%.Днем людей чаще всего нет дома, а в ночное время температуру внутри помещения по большей части можно снижать. Таким образом, явно имеется основание для сравнительно частого регулирования температуры и возможность экономии энергии.

Рекомендуемая температура отопительной воды в трубах– 35-40°C. По сравнению с традиционными решениями, требующими больших затрат материалов, наше решение значительно легче (вес плиты – всего около 0,89 кг/м², 1,13 кг/м² или 1,25 кг/м²) и характеризуется меньшей высотой установки (толщина плиты – 20 мм, 25 мм или 30 мм).Плита XPS демонстрирует хорошие теплоизоляционные показатели, дополнительно утепляя полы там, где теплоизоляция недостаточна или вообще отсутствует. Базовый материал плиты Tycroc UHP – XPS –характеризуется закрытыми порами и водостойкостью, благодаря чему изделие хорошо подходит и для строительства помещений с повышенной влажностью.

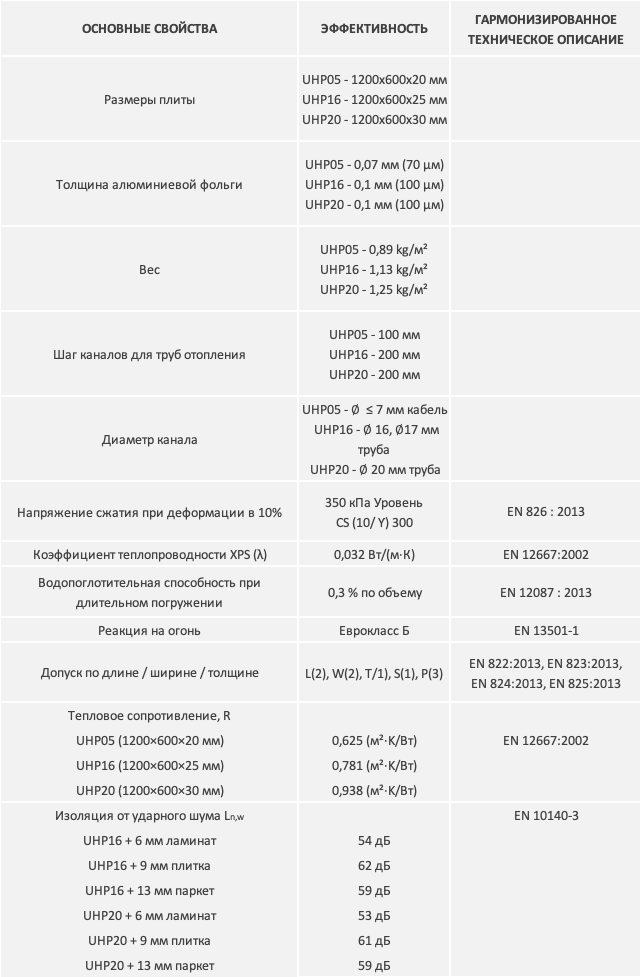

ОСНОВНЫЕ СВОЙСТВА
ЭФФЕКТИВНОСТЬ
ГАРМОНИЗИРОВАННОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Размеры плиты
UHP05 — 1200x600x20 мм
UHP16 — 1200x600x25 мм
UHP20 — 1200x600x30 мм
Толщина алюминиевой фольги
UHP05 — 0,07 мм (70 µм)
UHP16 — 0,1 мм (100 µм)
UHP20 — 0,1 мм (100 µм)
Вес
UHP05 — 0,89 kg/м²
UHP16 — 1,13 kg/м²
UHP20 — 1,25 kg/м²
Шаг каналов для труб отопления
UHP05 — 100 мм
UHP16 / UHP20 — 200 мм
Диаметр канала
UHP05 — ∅ ≤ 7 мм кабель
UHP16 — ∅ 16 мм труба
UHP20 — ∅ 20 мм труба
Напряжение сжатия при деформации в 10%
300 кПа Уровень CS (10/Y) 300
EN 826
Коэффициент теплопроводности XPS (λ)
0,032 Вт/(м∙К)
EN 12667:2002
Водопроницаемость (водопоглощение)
0,3 % по объему
EN 12667:2002
Реакция на огонь
Еврокласс Б
EN 13501-1
Допуск по длине / ширине / толщине
L(2), W(2), T(1), S(1), P(3)
EN 822:2013, EN 823:2013, EN 822:2013, EN 823:2013, EN 824:2013, EN 825:2013
Тепловое сопротивление, R — UHP05
0,625 (м²∙K/Вт)
Тепловое сопротивление, R — UHP16
0,781 (м²∙K/Вт)
Тепловое сопротивление, R — UHP20
0,938 (м²∙K/Вт)
Изоляция от ударного шума Ln,w
EN 10140-3
UHP16 + 6 мм ламинат
54 дБ
UHP16 + 9 мм плитка
62 дБ
UHP16 + 13 мм паркет
59 дБ
UHP16 + 6 мм ламинат
53 дБ
UHP16 + 9 мм плитка
61 дБ
UHP16 + 13 мм паркет
59 дБ

МЕСТА ПРИМЕНЕНИЯ

Данное решение подходит как для работ по реновации, так и для строительства новых зданий.

Опорные плиты напольного отопления можно устанавливать на любую несущую поверхность, при условии, что она ровная, сухая, прочная, жесткая и стабильная. При последующей укладке «плавающего» покрытия плиты Tycroc UHP можно также крепить к деревянному полу при помощи шурупов для дерева и крепежных шайб Tycroc. В иных случаях, следует использовать соответствующие типу основания и,  подходящие для приклеивания пластикового покрытия сухую смесь или клей для укладки плитки.

Более подробные инструкции по укладке Вы найдете на странице Инструкции по установке.
